作用 调整铁路轨缝之间的距离

适用范围 满足满足50Kg/m.60Kg/m.75Kg/m钢轨的串轨

技术参数

1.最大推力400KN

2.工作油缸最大行程140mm

3.工作油压52mpa

4.空载效率 2.2mm/一次往复

5.工作缸数及内径 2XΦ70mm

6.柱塞泵数及内径 4XΦ15mm

7.外形尺寸长850宽350高350

8.净重75Kg

9手柄力20-30KG

10柱塞泵行程26mm

根据调节方向分类 单向和双向轨缝调整

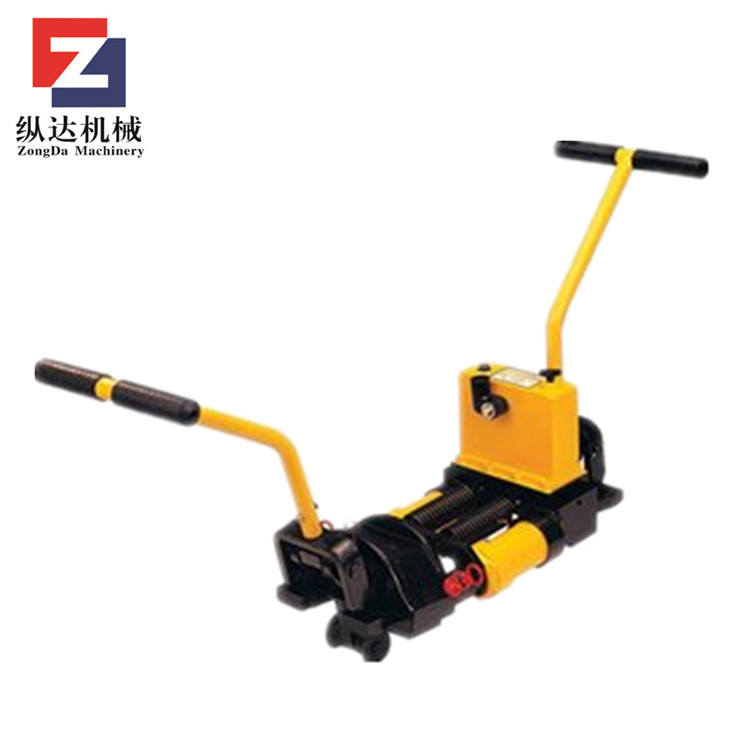

400型轨缝调整器最大推力为40吨，在正常情况下一次可推动长为12.5米60Kg/m钢轨4－5根；25米60Kg/m钢轨2根。在一次夹紧中最大工作行程为140mm。

操作步骤1、将轨缝调整器推到被调整钢轨接头处

2、搬动拔架，使两夹具（斜铁）落在钢轨上，使斜铁与钢轨夹牢

3、按顺时针旋紧回油阀，摇动操纵杆，使高压油输入工作油缸

4、当每次调整完毕后应按次序先旋开回油阀，然后松开斜铁使工作油缸在拉簧作用下回位

5、摇动拔架使走向轮支撑于钢轨上，移至第二个工作点 。
