品牌:深圳市宏大电子设备有限公司
电源:220V50HZ
检测范围:电池综合检测
外观尺寸:300x300X100
起订:1台
供应:1000台
发货:1天内

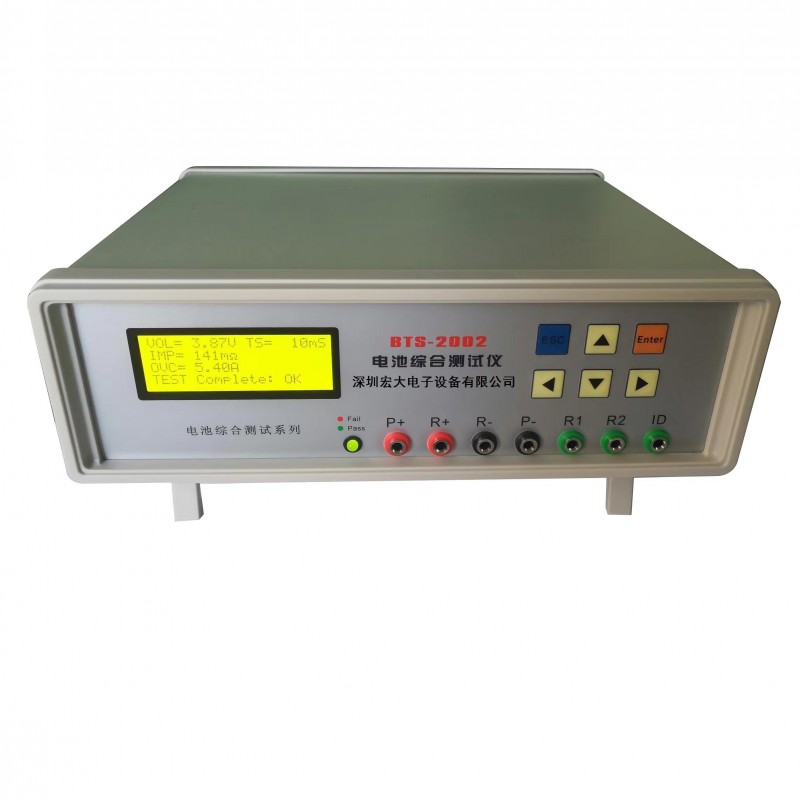

本仪器的操作界面采用常见的多级，翻页式菜单操作界面，支持的功能多，操作简单。
主菜单就是上面所说的8项主要功能，按向上键或者向下键选择相应功能，按确认键
加以选择，进入设置操作界面，在操作界面中，也是按向上向下键选择对应调整项，按左（减
少）右（增加）选择设置数值，按确认键，可开始测试运行。
在任何一个操作界面中，按取消键都可以退出当前操作，并返回上一级菜单，如当前
在设置状态，按确认键则启动运行，如在运行状态，按确认键可以暂停当前操作，再次按下
确认键，可以再次启动当前运行。
仪器的输入界面是6个轻触按键，分别是向上键，向下键，左键（减少），右键（增
加），取消键（返回），确认键（开始/暂停）键。操作非常简单，各个按键的功能单一，任何人只要稍加熟悉，就可以熟练操作此仪器设备。如下图所示：
宏大电池综合测试仪的操作界面采用常见的多级，翻页式菜单操作界面，支持的功能多，操作简单。
主菜单就是上面所说的8项主要功能，按向上键或者向下键选择相应功能，按确认键
加以选择，进入设置操作界面，在操作界面中，也是按向上向下键选择对应调整项，按左（减
少）右（增加）选择设置数值，按确认键，可开始测试运行。
在任何一个操作界面中，按取消键都可以退出当前操作，并返回上一级菜单，如当前
在设置状态，按确认键则启动运行，如在运行状态，按确认键可以暂停当前操作，再次按下
确认键，可以再次启动当前运行。
1．静态参数测试
2．电池容量测试
3．电池单独充电功能
4．电池单独放电功能
5．程控直流电源
6．程控电子负载
7．电压和内阻测量
8．进入内部校准程序
9．读DS2502兼容码片
测试完成提示信息说明：
⑴TEST Complete: OK表示测试完成，各项参数满足要求
⑵TEST Fail:VOL LOW表示测试出错，电压偏低
⑶TEST Fail:VOL HIGH表示测试出错，电压偏高
⑷TEST Fail:IMP LOW表示测试出错，内阻偏低
⑸TEST Fail:IMP HIGH表示测试出错，内阻偏高
⑹TEST Fail:CHARGE ERR表示测试出错，充电功能故障
⑺TEST Fail:DISCHR ERR表示测试出错，放电功能故障
⑻TEST Fail:OVC LOW表示测试出错，过流保护电流偏低
⑼TEST Fail:OVC HIGH表示测试出错，过流保护电流偏高
⑽TEST Fail:R1 LOW表示测试出错，识别电阻1阻值偏低
⑾TEST Fail:R1 HIGH表示测试出错，识别电阻I阻值偏高
⑿TEST Fail:R2 LOW表示测试出错，识别电阻2阻值偏低
⒀TEST Fail:R2 HIGH表示测试出错，识别电阻2阻值偏高
⒁TEST Fail:ID ERROR表示测试出错，通讯码片测试不通过。
⒂TEST Fail:SHORT ERR表示测试出错，短路保护功能不正常仪器特性指标拔2Km内使用3）相对1-999.9KΩ最小分辨率O.1KΩ
5）容量测量范围：0-10000mAH最小分辨率1mAH
