品牌:炜桦智能
起订:1台
供应:100台
发货:30天内

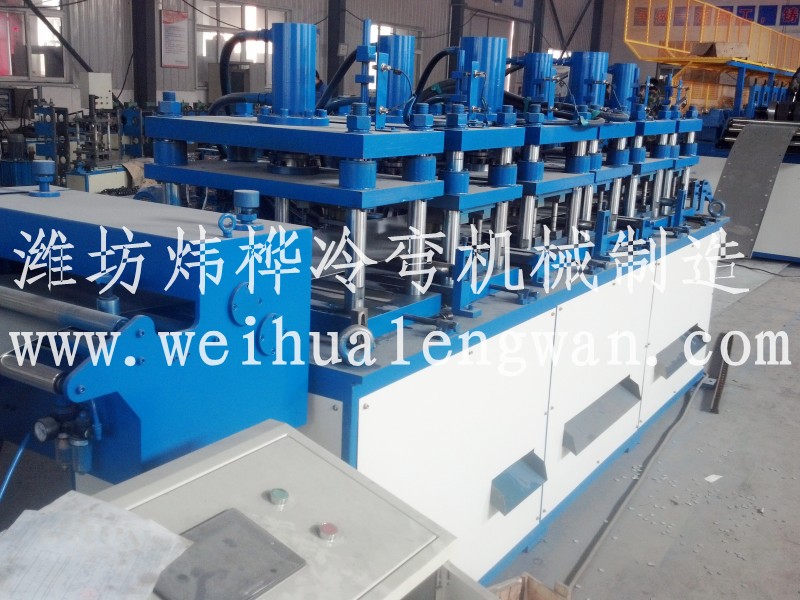

防火阀成型机，防火阀冷弯生产设备
防火阀成型生产线成型工艺
卷料-调平-剪切-冲口剪角-边框滚压成型--剪切--铆接型边框折弯
防火阀生产线构成部分
设备主要由开卷机、整平送料设备、冲孔冲压机、伺服送料设备、冷弯成型、切断机、收料台、电器控制柜等系统组成。
设备简要参数
用 途：通风行业
原 产 地：山东潍坊
商标名称：山东炜桦冷弯
证 书：CE
质 保 期：十二个月
售后服务：技术部
包装运输：木箱配薄膜
操作系统：触摸屏
重 量：二十吨
占地空间： 17.8×2.8×2.1（长×宽×高）米
设备主要参数
传动模式：齿轮传动
材料规格：Q235
生产速度：0--9m/min
切断方式：液压定尺切断
电压参数：380V/420V，50赫兹, 三厢
电气控制：PLC
驱动电机：变频电机驱动
钢带厚度：1.0--2.0毫米
钢带宽度：,100--400毫米
液压油型号：46#液压油
齿轮油型号：18#齿轮油
总电机功率：22 kw
冲孔装置：冲缺模架为四导柱式
液压系统功率：3.5kw
切断尺寸公差：≤ ±0.4mm（长≤3000mm）
气源：0.5m/Min；压力为0.7MP
开卷机负料能力：三 吨
成型机架：8-19道次 （根据不同形状决定）
整平送料：9辊校平
冲模缺角模具材质：Cr12，淬火处理
处理卷料的内孔直径：480--525毫米
外径：≤1205毫米
成型模具材质：GCR15，淬火，硬度为HR56-62º
炜桦设计的防火阀自动生产设备有以下几个特点：
产品描述：
炜桦智能生产出由PLC系统控制的防火阀外框全自动生产线，含开卷机，校平设备，冲孔冲压，滚压成型及数控折弯。最快线速度为13m/min, 适用于各种不同型号的防火阀外框生产，大大削减人力成本。生产流程中没有废料，节省用料成本；阀体边框的尺寸可调节，不同数量的边框，可连续一次性生产出来，生产效率极高。
