品牌:江苏唐龙阀门
名称:伞齿轮高压角式截止阀
型号:J544Y-320P/160P
规格:DN200
起订:1台
供应:1000台
发货:3天内

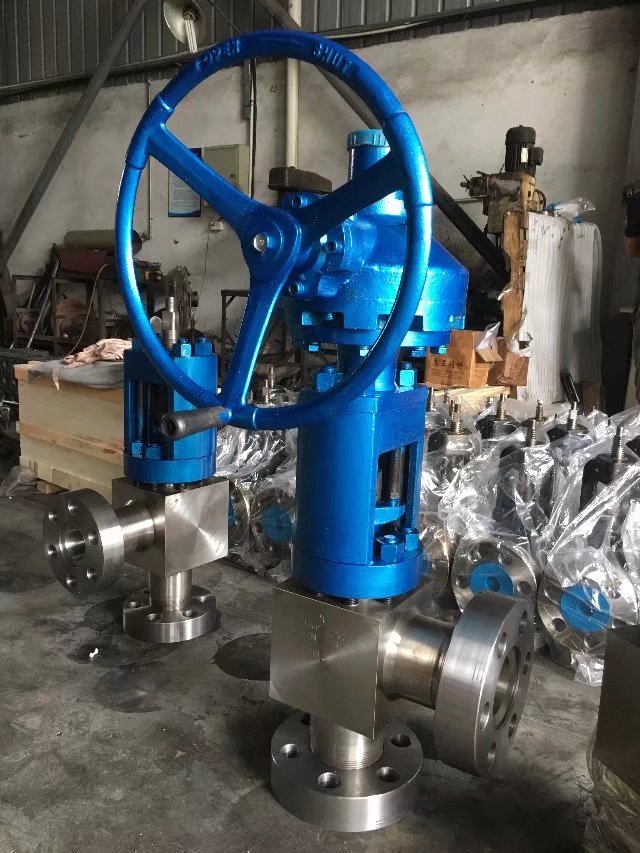

产品名称：伞齿轮高压角式截止阀
产品型号：J544Y-320P/160P
产品概述：
高压角式截止阀、节流阀是一种常用的截断阀，主要用来接通或截断管路中的介质，一般用于氯化氢气中、小口径的管道。氯化氢阀门的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。
结构特点：
高压角式截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
J44H/Y属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀六时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
J44H/Y开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到zui大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
设计与制造标准：
●角式截止阀设计与制造： GB12233
●角式截止阀法兰尺寸：JB/T79 GB9113
●角式截止阀结构长度： GB12221
●角式截止阀检验与实验： GB/T13927
主要性能规范：
|
公称压力 |
16 |
32 |
Mpa |
|
壳体试验 |
24 |
48 |
|
|
密封试验 |
17.6 |
35.2 |
|
|
气密封试验 |
0.5-0.7 |
||
|
适用介质 |
C |
P |
R |
|
水、油品、蒸汽 |
氮氢混合气 |
碱液、液氨 |
|
|
适用温度（℃） |
≤200 |
||
主要零部件材料
|
介质 |
氮、氢、气、氨、石油产品 |
||||||
|
主体材料代号 |
阀体/阀盖 |
阀板/阀瓣 |
阀杆 |
阀杆螺母 |
填料 |
手轮 |
工作温度 |
|
C |
A105 35 WCB |
2Cr13 |
黄铜 |
聚四氟乙烯 |
WCB QT400-15 |
-30℃～150℃ |
|
|
P |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
黄铜 |
-30℃～150℃ |
||
|
R |
1Cr18Ni12Mo2Ti |
1Cr18Ni12Mo2Ti |
1Cr18Ni12Mo2Ti |
黄铜 |
|||
[江苏唐龙阀门有限责任公司]订货须知：
1、 客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、 本厂可根据客户特定要求配置各类驱动装置。
3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
4、 期货、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
